Produktbeschreibung
1 EINLEITUNG

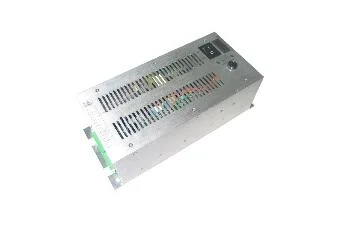

1, GPAD411M26-6A ist eine high-duty Stromversorgung mit AC/DC Multiausgaben. Dank fü R den spä Testen Schaltungsentwurf, ist sie und von der zuverlä Ssigen Leistung kompakt. Sie hat die groß E Auswahl der Inputspannung und hat viele Funktionen einschließ Lich Kurzschlussschutz, Ü Bercurrent Schutz und Blitz Beweis Funktion, Druckspeicher Ladung. Die abkü Hlende Methode ist natü Rlich leitend. Die Stromversorgung ist ausschließ Lich in Ü Bereinstimmung mit den Sicherheitsvorschriften konzipiert, die an die Sicherheitsnormen und die Bedingungen der Informationstechnologie sich anpaß T
2, Wenn Wechselstrom Energie ist aus, es kann vorbei schalten und Energie liefern durch die Hauptbatterie automatisch(sechs Ausgaben). Wenn die Hauptbatterieeinleitung, beim Sein unzureichend, Spannung zu erhalten, es kann automatischer Schutz und stoppen zu entladen. Und dann es Schalter over und Zubehö Renergie durch Lithium Ionenbatterieund jetzt hat sie Triausgaben (+5V, +12V), Wenn das Lithium Ionenbatterieeinleitung, beim Sein unzureichend, Spannung zu erhalten, es kann die automatische Endentladung.
2 BEDINGUNGS-ANFORDERUNGEN
2.1 Umgebungsbedingungen
2.1. 1 Betriebstemperatur: -40º C~+55º C
2.1.2 Speichertemperatur: - 45º C~+85º C
2.1. 3 Relative Luftfeuchtigkeit: 10%~95%
2.1.4 Absolute Hö He: ≤ 3000m
2.1.5 Atmosphä Rischer Druck: 70~106KPa
2.1.6 Abkü Hlen: Natü Rlich leitend
2.2 Input-Anforderungen
2.3 Ausgabe-Anforderungen
2.3.1 Grundlegende Ausgabeanforderungen
Anmerkung: Gemessen mitin Nennspannungsinput und -eingabe, mit filmy Kondensator 0.1UF und 10UF/63V Hochfrequenz wä Hlenrolytic Kondensatorausgabe, Bandweite von Oszillograph an 20MHz. Einstellen
2.3.2, Druckspeicher handhabenment
2.3. 3, Andere Bedingungen
2.4 Schutz
2.5 SICHERHEIT
Anmerkung: Das Einleitunggefä ß Zu der Zeit der Prü Fung entfernen
2.6 EMC
2.7 Andere Bedingungen
1, GPAD411M26-6A ist eine high-duty Stromversorgung mit AC/DC Multiausgaben. Dank fü R den spä Testen Schaltungsentwurf, ist sie und von der zuverlä Ssigen Leistung kompakt. Sie hat die groß E Auswahl der Inputspannung und hat viele Funktionen einschließ Lich Kurzschlussschutz, Ü Bercurrent Schutz und Blitz Beweis Funktion, Druckspeicher Ladung. Die abkü Hlende Methode ist natü Rlich leitend. Die Stromversorgung ist ausschließ Lich in Ü Bereinstimmung mit den Sicherheitsvorschriften konzipiert, die an die Sicherheitsnormen und die Bedingungen der Informationstechnologie sich anpaß T
2, Wenn Wechselstrom Energie ist aus, es kann vorbei schalten und Energie liefern durch die Hauptbatterie automatisch(sechs Ausgaben). Wenn die Hauptbatterieeinleitung, beim Sein unzureichend, Spannung zu erhalten, es kann automatischer Schutz und stoppen zu entladen. Und dann es Schalter over und Zubehö Renergie durch Lithium Ionenbatterieund jetzt hat sie Triausgaben (+5V, +12V), Wenn das Lithium Ionenbatterieeinleitung, beim Sein unzureichend, Spannung zu erhalten, es kann die automatische Endentladung.
2 BEDINGUNGS-ANFORDERUNGEN
2.1 Umgebungsbedingungen
2.1. 1 Betriebstemperatur: -40º C~+55º C
2.1.2 Speichertemperatur: - 45º C~+85º C
2.1. 3 Relative Luftfeuchtigkeit: 10%~95%
2.1.4 Absolute Hö He: ≤ 3000m
2.1.5 Atmosphä Rischer Druck: 70~106KPa
2.1.6 Abkü Hlen: Natü Rlich leitend
2.2 Input-Anforderungen
| Feld | Gerä T | Minute | Typisch | Maximal | Testbedingungen |
| Input Spannungsreichweite | Vac | 145 | 220 | 290 |
2.3.1 Grundlegende Ausgabeanforderungen
| Ausgabespannung | Ausgabespannungsreichweite | Ausgangsstromreichweite | Regler precessiON | Eingaberegelung | Spannungsregelung | Krä Uselung |
| +26V | 26V~26. 5V | 0A~10A | ≤ ± 2% | ≤ ± 2% | ≤ ± 1% | ≤ 100mV |
| +9V | 9.10V~9.30V | 0A~6A | ≤ ± 2% | ≤ ± 2% | ≤ ± 1% | ≤ 50mV |
| +5V | 4.95V~5.15V | 0A~1A | ≤ ± 2% | ≤ ± 2% | ≤ ± 1% | ≤ 50mV |
| MODEM | 11.8V~12. 25V | 0A~1.2A | ≤ ± 2% | ≤ ± 2% | ≤ ± 1% | ≤ 50mV |
2.3.2, Druckspeicher handhabenment
| Feld | Gerä T | Technologieanforderung | Anmerkung |
| Ladungspannung | V | 24V Bleisä Ure Batterie BAT1, 26.2V~27.5V | VIN=145V~290VWechselstrom, alle Eingabezustä Nde |
| 24V Lithium Batterie BAT2, 24V~24.6V | |||
| Ladungbargeld | A | 24V Bleisä Ure Batterie BAT1, 0A~2A | VIN=145V~290VWechselstrom, alle Eingabezustä Nde |
| 24V Lithium Batterie BAT2, 0A~0.3A | |||
| Der Punkt von verdanken Spannungsschutz | V | 24V Bleisä Ure Batterie BAT1, 21.5V~22.5V | +27V mit 1A, andere ohne Eingabe |
| 24V Lithium Batterie BAT2, 17V~17.5V | +5 mit 1A, andere ohne Eingabe |
| Feld | Gerä T | Minute | Typisch | Maximal | Testbedingungen |
| Ausgangsleistungs | W | - | 400 | ||
| Ausgabe-Leistungsfä Higkeit | % | 80 | - | Nenninput/output | |
| Temperatur Koeffizient | /º C | ± 0.02% |
| Feld | Gerä T | Minute | Typisch | Maximal | Wiederanlaufeigenschaften |
| Inputü Berspannungsschutz | V | 290 | 305 | +26V mit 4A, andere ohne Eingabe | |
| Der Prü Fpunkt des Inputü Berspannungsschutzes | V | 280 | 290 | ||
| Fehlender Spannungsschutz des Input | V | 135 | 145 | +26V mit 4A, andere ohne Eingabe | |
| Der Prü Fpunkt des fehlenden Spannungsschutzes des Input | V | 150 | 165 | ||
| +26V Ausgabe-Ü Berspannungsschutz | V | 29 | 31 | ||
| +26V begrenzter aktueller Schutz | A | 14 | 18 | , den Druckspeicher BAT1 ausgeben, begrenzen den aktuellen Below 24V, andere Ausgaben mit min. Eingabe. | |
| +9V ausgegebener begrenzter aktueller Schutz | A | 8 | 9 | Nenneingabe, Ausgabe mit min. Eingabe. Andere Ausgaben mit begrenztem Bargeld | |
| +5V ausgegebener begrenzter aktueller Schutz | A | 2 | 5 | ||
| Modem-begrenzter aktueller Schutz | A | 2 | 5 | ||
| Ü Berhitzenschutz | º C | 95 | 105 | Selbstwiederanlauf | |
| Das Bargeld des Kurzschlussschutzes +26V | A | 10 | Nenninput, jede Ausgabe ist Kurzschluss einzeln | ||
| Das Bargeld des Kurzschlussschutzes +9V | A | 10 | |||
| Das Bargeld des Kurzschlussschutzes +5V | A | 5 | |||
| Das aktuelle Of-Kurzschlussschutz MODEM | A | 5 |
| Feld | Stufe | Standards(oder Testbedingungen) |
| Isolierungsspannung (Ausgabe zum Boden) | 500Vdc | 500Vdc /1Min / Leckage-Bargeld≤ 10MA |
| Isolierungsspannung (Input zum Boden) | 2000Vac | 2000Vac /1Min / Leckage CurrHNO≤ 10MA |
| Isolierungsspannung (Input zur Ausgabe) | 3000Vac | 3000Vac /1Min / Leckage-Bargeld≤ 10MA |
| Isolierungswiderstand | 2MΩ | Unter normalem atmosphä Rischem Druck und wenn die relative Luftfeuchtigkeit 90% ist, und der Prü Fungsspannung ist Gleichstrom 500v, fü R die Stromversorgung, Isolierungswiderstand von Input zur Ausgabe, von Input zum Boden und von Ausgabe zum Boden ist keine weniger als 2MΩ . |
| Erdung des Widerstands | 0.1Ω | Erdung des Widerstands von jeder Stromversorgung ist kleiner als 0.1Ω |
| Tangente aktuell | 1.5mA | Ter tangent Bargeld jeder Stromversorgung ist kleiner als 1.5mA |
2.6 EMC
| Feld | Indexanforderungen | Standards |
| CER | KATEGORIE A | EN55022 |
| RE | KATEGORIE A | EN55022 |
| ESD | Es gibt keinen Einfluss auf das Geschä Ft der Stromversorgung, wenn Ladung auf dem Fall nach Stromversorgung ummantelt wird Tangenteeinleitung: ± 8KV Lufteinleitung: ± 4KV/± 15KV | EN61000-4-2 |
| STROMSTOSS | STUFE 3: Zeile-Zeile 2KV Zeile-Boden 4KV | EN61000-4-5 |
| Feld | Indexanforderungen | Leistung |
| Gerä Usche | Die Gerä Usche der Stromversorgung sollten kleiner als 55dB sein (A), die Bedingung ist im Range der Inputspannungs- und -ausgabespannung und des aktuellen, der Abstand ist 1 Meter von der Vorderseite, Rü Ckseite, Recht und verließ Und 1.5 Meter vom Oberleder und von der Unterseite | Durchlauf |
| MTBF | 100, 000H | |
| Schwingung | > Frequency : 5 bis 9 Hz > Amplitude : 3.5mm, 9~200Hz > Direction : Directi 3ons > Sweep Zeit: 50minutes(50minute pro One-way) > Beschleunigung: 10m/s2, > Gibt es keinen Einfluss auf Stromversorgung | Durchlauf |
| Schlag | Hä Lfte-Sinus Welle, Beschleunigung: 20G, Amplitude 11ms, Richtung : 3 Richtungen (X, Y, Z) 3mal pro eine Richtung | Durchlauf |
| Staubdicht | Hat einiges Funktion von staubdichtem | Durchlauf |
| Geruch | Kein eigenartiger Geruch und gesundheitsschä Dliches Gas | Durchlauf |
