Basis Info
- Modell Nr.: ZDIM2-S-1H-12V-10A
- Theorie : Elektromagnetische Relais
- Verwendung : Kommunikationsrelais
- Phase : 1
- Anzahl der Pole : 1
- Belastung : Medium Power Relay
- Schutzeigenschaften : Sealed Relay
- Wirkprinzip : Elektromagnetische Typ
- Größe : Miniatur
- Art : Elektrische Parameter Relais-
Zusätzliche Informationen..
- Trademark: ZND
- Packing: 2000PCS/CTN
- Standard: 29*13*20.6mm
- Origin: Huangshan, China
- HS Code: 8536411000
Produktbeschreibung
Informationen 1.Product
1 Ring-Daten
1.1 | Nennspannung | 12 VDC | |||
1.2 | Ring-Widerstand | 1100 (1±10)Ω at23ºC | |||
1.3 | Nennbargeld | 23 (1±10) MA at23ºC | |||
1.4 | Spannung laufen lassen | 18.0 VDC maximal | |||
1.5 | Spannung freigeben | 2.4 VDC-Minute | |||
1.6 | Maximale Ring-Spannung | 33.6 VDC | |||
1.7 | Nennenergie | Über 0.53 W | |||
2 Kontakt-Daten
2.1 | Kontakt-Formular | 1H | ||||||||||
2.2 | Kontakt-Material | Silberne Legierung | ||||||||||
2.3 | Kontakt-Eingabewiderstand: | 10 EIN 250 VAC | ||||||||||
2.4 | Maximale Schaltungs-Spannung: | 277 | VAC | |||||||||
2.5 | Maximales Schaltungs-Bargeld | 10 A | ||||||||||
mΩ ( an 1A 24VDC) | ||||||||||||
2.6 | Kontakt-Widerstand (Erstes Mal) | Maximal | 100 | |||||||||
3 führt durch
3.1 | Isolierungs-Widerstand | 100 | MΩ (500 VDC) | ||
3.2 | Spannungsfestigkeit | ||||
3.2.1 Zwischen Contact&Contact | 1000 | VAC, 1 Minute | |||
3.2.2 Zwischen Contact&Coil | 5000 | VAC, 1 Minute | |||
3.3 | Anzugszeit | ≤ 15 | Frau | ||
3.4 | Zeit freigeben | ≤ 5 | Frau | ||
3.5 | Umgebungs-Temperatur | - 40~70ºC | |||
3.6 Leben-Zeit | |||||||||||
3.6.1 Elektrische Lebensdauer | Unter Nenneingabe 1×105 Zeiten(360 Zeiten/Stunde) | ||||||||||
3.6.2 Mechanische Lebensdauer | Unter keiner Eingabe 1×107 Zeiten(18.000 Zeiten/Stunde) | ||||||||||

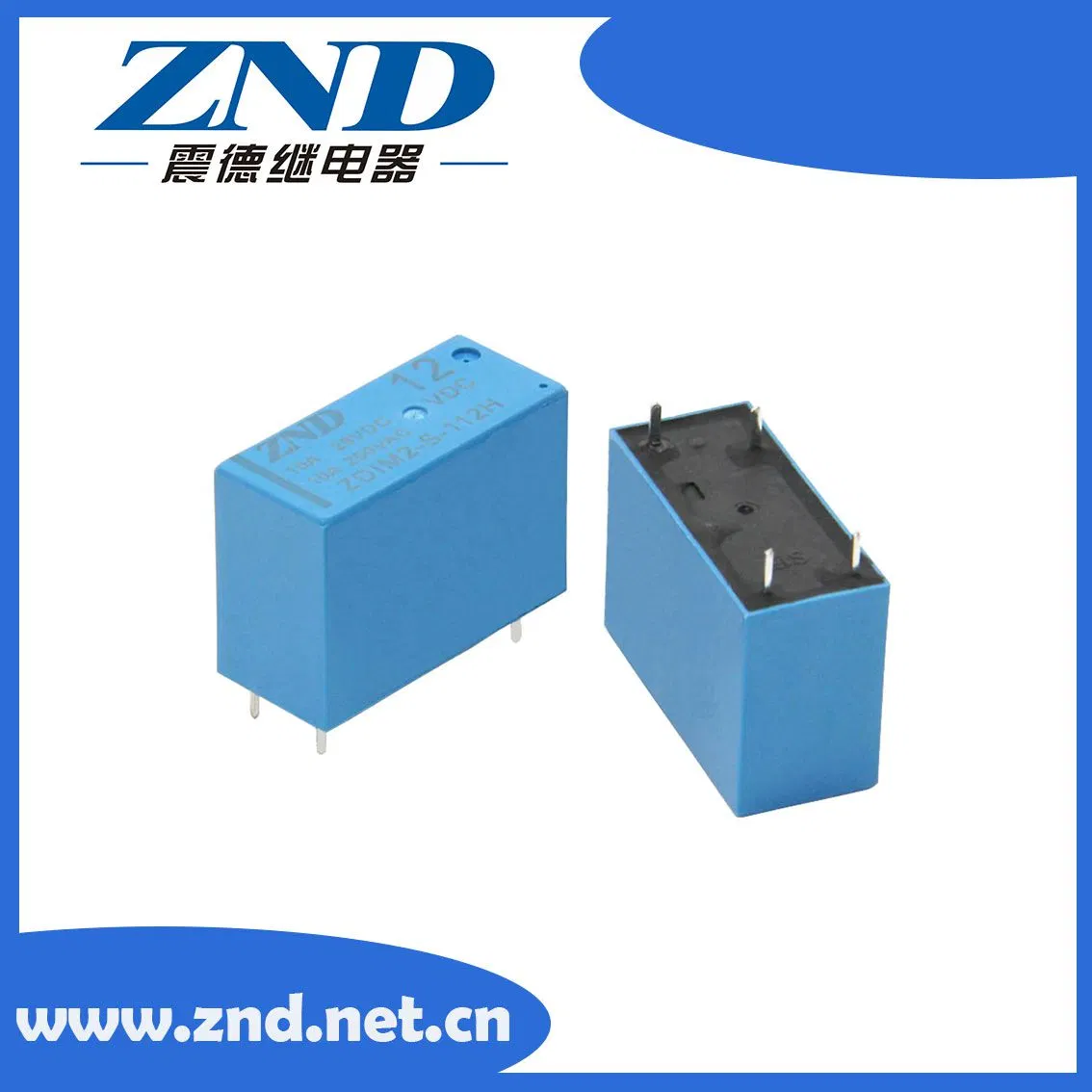

2 Produkt-Abbildung:
