BEDINGUNG

OUTPUT

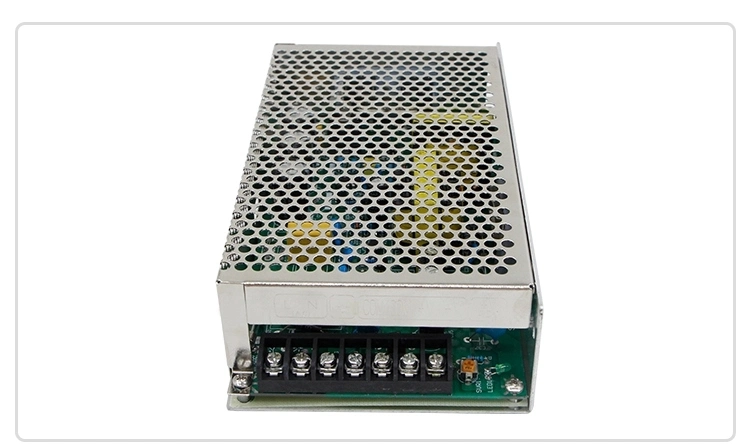

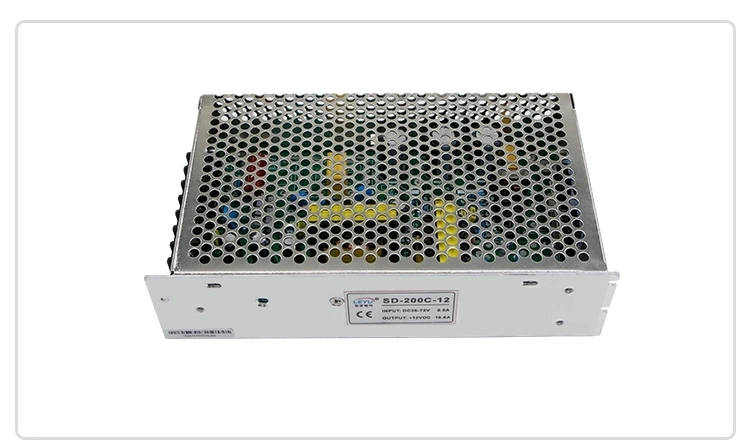

Modell

SD-200B

Gleichstrom-Spannung

5V

12V

24V

48V

Nennbargeld

34A

16.7A

8.4A

4.2A

Aktuelle Reichweite

0~34A

0~16.7A

0~8.4A

0~4.2A

Nennenergie

170W

200.4W

201.6W

201.6W

Krä Uselung u. Gerä Usche

100mVp-p

120mVp-p

150mVp-p

200mVp-p

Spannungs-justierbare Reichweite

4.5 ~ 5.5VDC

11 ~ 16VDC

23 ~ 30VDC

43 ~ 53VDC

Spannungs-Toleranz

± 2.0%

± 1.0%

± 1.0%

± 1.0%

Zeile Regelung

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Eingabe-Regelung

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Installation, Anstieg-Zeit

300ms, 50ms an der vollen Eingabe

INPUT

Spannungs-Reichweite

B: 19 ~ 36VDC C: 6 ~ 72VDC D: 72 ~144VDC

Leistungsfä Higkeit

79%

82%

85%

86%

Gleichstrom-Bargeld

10.8A/24V

10.6A/24V

10.4A/24V

10.4A/24V

Zustrom-Bargeld

C: 45A/48VDC D: 45A/96VDC

SCHUTZ

Ü Ber Eingabe

105 ~ 135% Nennausgangsleistungs

Schutztyp: O/p Spannung, Re-power an abschalten, um wieder herzustellen

Ü Ber Spannung

5.75 ~ 6.75V

~ 16.8 20V

31.5 ~ 37.5V

53 ~ 65V

Schutztyp: O/p Spannung, Re-power an abschalten, um wieder herzustellen

Ü Ber Temperatur

95º C± 5º C (100º C± 5º C fü R nur SD-200B-12) TSW1 entdecken auf Hauptstrom (AC)transistor

Schutztyp: O/p Spannung abschalten, wieder. Herstellt automatisch, nachdem Temperatur unten geht

UMGEBUNG

ArbeitsTemp.

- 20 ~ +60º C („das Herabsetzen der Kurve“ ansprechen)

Arbeitsfeuchtigkeit

20 ~ 90% relative Feuchtigkeit kondensationsfrei

SpeicherTemp., Feuchtigkeit

- 40 ~ +85º C, 10 ~ 95%RH

Temp. Koeffizient

± 0.03%/º C (0 ~ 50º C)

Schwingung

10 ~ 500Hz, 2G 10min. /1cycle, Zeitraum fü R 60min. Jedes entlang X, Y, Z behaut

SICHERHEIT U. EMC

Sicherheitsnormen

UL60950-1approved (fü R nur Typen SD-200C-24), CB IEC60950-1 genehmigte durch TUV (fü R nur d-Typen)

Widerstands-Spannung

I/P-O/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Lokalisierungs-Widerstand

I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25º C/70% relative Feuchtigkeit

Emc-Emission

Befolgung zu EN55022 (CISPR22) Class B

Emc-Immunitä T

Befolgung zu EN61000-4-2, 3, 4, 6, 8, Stufe der hellen Industrie, Kriterien A

ANDERE

Abmessung

215*115*50mm (L*W*H)

Gewicht

1.1Kg

Verpackung

12pcs/14.4Kg/0.92CUFT

ANMERKUNG

1. Alle Parameter NICHT besonders erwä Hnt werden am Input 24, 48, 96VDC, an Nenneingabe und an 25º C der umgebenden Temperatur gemessen

2. Krä Uselung u. Gerä Usche werden an 20MHz der Bandweite gemessen, indem man“ verdrehter Paardraht 12 abgebrochen mit einem parallelen Kondensator 0.1uf u. 47uf verwendet

3. Toleranz: Schließ T Installationstoleranz, Zeile Regelung und Eingaberegelung ein

4. Die Stromversorgung gilt als ein Bauteil, das in ein abschließ Endes Gerä T installiert ist. Das abschließ Ende Gerä T muss re-confirmed, dem sie noch EMC-Richtlinien trifft
